Zakaj se industrije usmerjajo k protistatičnim pladnjem za shranjevanje?

V svetu, kjer so elektronske komponente vse bolj občutljive na elektrostatično razelektritev (ESD), postajajo antistatični pladnji za shranjevanje kritični sestavni deli za zaščito naprav med shranjevanjem, transportom in sestavljanjem.

Kaj je protistatični pladenj za shranjevanje?

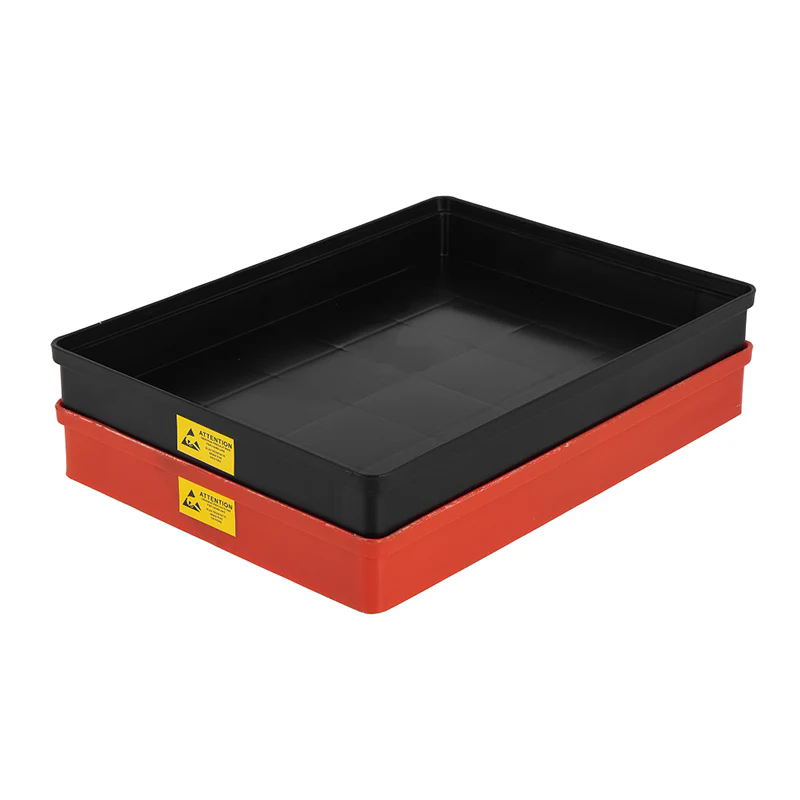

AnProtistatični pladenj za shranjevanjeje posoda ali pladenj iz materialov z nadzorovanimi električnimi lastnostmi, ki preprečujejo kopičenje ali nenadno praznjenje elektrostatičnega naboja. Ti pladnji se pogosto uporabljajo v elektroniki, polprevodnikih, sestavljanju tiskanih vezij in precizni industriji ter služijo zahranite, organizirajte, prevažajte in varujteobčutljive komponente, kot so IC, čipi, senzorji in drugi elektronski deli.

Osnovne lastnosti in tipični parametri

Spodaj je poenostavljena tabela, ki povzema značilne parametre in oblikovne značilnosti visokokakovostnega antistatičnega pladnja za shranjevanje:

Ti parametri so osnova, na kateri so uravnotežene zmogljivost, varnost in združljivost. Osrednja tema tega članka je, da izbira ali načrtovanje pladnjev s pravim ravnovesjem električnih, mehanskih in uporabnih funkcij naredi resnično razliko pri zaščiti vašega elektronskega inventarja visoke vrednosti in delovnega toka proizvodnje.

Središče tega članka

Ta članek vas bo popeljal skozi ključna vprašanja: po čem se razlikujejo različni antistatični pladnji, zakaj so nepogrešljivi v sodobnih delovnih procesih elektronike in kako jih izbrati, implementirati in zaščititi v prihodnosti. Na koncu bodo obravnavana nekatera pogosta vprašanja in vključen bo subtilen uvod v rešitev Xinlida s pozivom »kontaktirajte nas« za nadaljnje sodelovanje.

Zakaj so antistatični pladnji za shranjevanje bistveni?

Zakaj je treba nadzorovati statiko pri ravnanju z elektroniko?

Elektrostatična razelektritev (ESD) lahko poškoduje mikroelektronske naprave tudi pri zelo nizkih ravneh energije. Ker se velikost elementov komponent zmanjšuje, se dovzetnost za poškodbe zaradi statične elektrike poveča. Glavni razlogi za izbiro antistatičnih pladnjev so:

• Zaščita občutljive elektronike: Preprečuje latentne okvare ali takojšnje okvare čipov, senzorjev ali modulov.

• Izogibanje stroškom: Zmanjša odpadke, predelavo in izgubo donosa.

• Skladnost s predpisi: Številne industrije (npr. avtomobilska, vesoljska) predpisujejo ravnanje, varno pred ESD.

• Kontinuiteta delovanja: Pomaga racionalizirati avtomatizirane linije, kjer je človeško ravnanje neizogibno.

• Sledljivost in organizacija: olajša upravljanje zalog, označevanje in varno zlaganje.

Zakaj so nekateri pladnji boljši od drugih?

Niso vsi antistatični pladnji enaki. Razlike se pojavljajo v vidikih, kot so:

• Nadzor upornosti — previsok in naboji ne bodo odtekali; prenizka in obstaja nevarnost kratkega stika.

• Mehanska trdnost — pladnji se ne smejo zvijati ali upogniti pod obremenitvijo.

• Dimenzijska natančnost – ozke tolerance omogočajo združljivost z robotskimi orodji za pobiranje in namestitev.

• Primernost za čiste prostore – nizko izločanje delcev in nizko sproščanje plinov sta ključnega pomena v nadzorovanih okoljih.

• Toplotna in kemična odpornost — potrebna, ko gredo pladnji skozi pečice, čiščenje ali izpostavljenost topilom.

• Ergonomske in modularne lastnosti — preprosto rokovanje, zlaganje, označevanje, zamenljivost z regali in nosilci.

Zakaj se trend pospešuje?

• Miniaturizacija in večja gostota komponent – ​​ko se velikosti funkcij krčijo (npr. 7 nm, 5 nm čipi), se meja za toleranco ESD oži.

• Industrija 4.0 in avtomatizacija – avtomatizirane linije zahtevajo pladnje, ki jih je mogoče robotsko manipulirati z visoko doslednostjo.

• Zahteve globalne dobavne verige – občutljivi deli se prenašajo na velike razdalje; zanesljiva zaščita postane nujna.

• Trajnost in ponovna uporaba – kakovostni pladnji zmanjšujejo količino odpadkov in jih je mogoče ponovno uporabiti v številnih ciklih, kar zmanjšuje potrebo po nosilcih za enkratno uporabo.

Tako pravi antistatični pladenj ni le posoda; je strateško sredstvo v sodobni elektronski proizvodnji in logistiki.

Kako so protistatični pladnji za shranjevanje zasnovani, izbrani in uporabljeni?

Ta razdelek obravnava načela načrtovanja, smernice za izbiro, izvedbene prakse in prihodnje obete za antistatične pladnje.

Kako so izdelani in izdelani antistatični pladnji?

• Izbira materiala in formulacija
  Polimeri se mešajo s prevodnimi dodatki (saje, prevodna vlakna itd.) v nadzorovanih postopkih, da se doseže ciljno območje upornosti. Dodatki so kalibrirani, da se prepreči prekomerna prevodnost in razpad HV.

• Brizganje in natančno orodje
  Potrebne so fine tolerance, zlasti za globino votline, ravnost stene in geometrijo prepletanja.

• Površinska obdelava in premaz
  Včasih se uporabijo antistatični premazi ali površinske obdelave za izboljšanje razpršitve naboja brez poslabšanja končne obdelave.

• Kontrola in merjenje kakovosti
  Površinsko in prostorninsko upornost je treba meriti šaržno. Preverjene so mehanske tolerance, zvijanje in dimenzijska stabilnost.

• Sledljivost in označevanje
  Pladnji so lahko lasersko jedkani ali oblikovani s serijskimi kodami, črtnimi kodami ali kodami QR za podporo sledenja inventarja.

Kako izbrati ustrezen pladenj za določene aplikacije?

Če želite izbrati pravi antistatični pladenj, upoštevajte naslednje korake:

1. Določite geometrijo in velikost komponente
   Uskladite velikost, globino in razmik pladnja z deli – prevelike votline lahko povzročijo premikanje in poškodbe, premajhne lahko obremenijo dele.

2. Določite zahtevane električne lastnosti
   Izberite pladnje v območju upornosti, ki ustreza vašemu okolju – običajno 10⁴–10⁹ ohmov/sq za številne primere uporabe.

3. Ocenite mehansko obremenitev in zlaganje
   Izračunajte pričakovane obremenitve pladnja in ustrezno izberite debelino stene, rebra in zapore za zlaganje.

4. Preverite združljivost s procesnimi okolji
   Če morajo pladnji prestati reflow, čiščenje ali težke pogoje, preverite toplotno in kemično stabilnost.

5. Zagotovite ergonomijo in združljivost s tokom
   Izberite modele, ki ustrezajo vašim stojalom, delovnim postajam, tekočim trakom in avtomatizacijskim sistemom.

6. Ocenite dolgoročno zanesljivost
   Povprašajte o življenjski dobi cikla, značilnostih staranja in garanciji upornosti skozi čas.

Kako je treba vsakodnevno uporabljati antistatične pladnje?

• Ozemljitev in lepljenje
  Pladnje vedno ozemljite skozi prevodne poti (npr. prevodne tirnice ali zapestne trakove).

• Pravilno zlaganje in ravnanje
  Zlagajte samo do omejitev načrtovanja. Uporabite zapore, da preprečite zdrs in poškodbe.

• Čiščenje in vzdrževanje
  Uporabljajte čistila, varna pred ESD, in robčke, ki ne puščajo vlaken. Izogibajte se ostrim topilom, ki razgradijo sisteme polimerov ali dodatkov.

• Pregledi in preverjanja upornosti
  Redno testirajte površinsko upornost, da zagotovite stalno delovanje ESD.

• Označevanje in sledljivost
  Uporabite standardne sisteme označevanja za sledenje zgodovini pladnjev, vsebini delov in toku procesa.

• Upravljanje življenjskega cikla in zamenjava
  Ko površinska upornost odstopa od specifikacij ali pride do mehanske deformacije, odstranite pladenj in ga zamenjajte.

Kako se bodo antistatični pladnji za shranjevanje razvijali v prihodnosti?

• Pametni pladnji
  Pladnji integrirani z RFID, senzorji (temperatura, vlaga) ali vgrajeno elektroniko za spremljanje stanja.

• Napredni materiali
  Novi polimerni kompoziti ali dodatki na osnovi grafena za doseganje boljšega ravnovesja prevodnosti, togosti in združljivosti s čistimi prostori.

• Modularne in nastavljive zasnove
  Pladnji, ki lahko na novo konfigurirajo postavitve votlin ali povezujejo module, ko se proizvodne potrebe spremenijo.

• Materiali, osredotočeni na trajnost
  Polimeri, ki jih je mogoče reciklirati ali biološko razgradljivi, varni pred ESD, za zmanjšanje vpliva na okolje.

• Izboljšana integracija z avtomatiziranimi sistemi
  Optimizirana geometrija in funkcije, prilagojene za robotsko rokovanje, sisteme vida in združljivost z AGV.

Ta razvoj odraža težnjo k bolj inteligentnim, prilagodljivim in trajnostnim rešitvam za shranjevanje, varnim pred ESD.

Pogosta vprašanja in končne misli

Pogosta vprašanja (pogosta vprašanja)

V1: Kakšna je razlika med "antistatičnimi", "statičnimi disipacijskimi" in "prevodnimi" pladnji?
A1: "Antistatično" se pogosto uporablja ohlapno. Prevodni pladnji imajo zelo nizko upornost (npr. <10⁵ Ω/sq) in omogočajo hitrejši pretok naboja, kar tvega kratke stike, če so preveč prevodni. Pladnji za disipacijo statične elektrike spadajo v zmerno območje upornosti (10⁵–10⁹ Ω/sq), kar uravnoteži varno disipacijo naboja brez nenadnega praznjenja. Pravi pladenj mora biti v razpršilnem območju, da nevtralizira naboje počasi in predvidljivo.

V2: Kako pogosto je treba pri vsakodnevnem delovanju testirati površinsko upornost protistatičnih pladnjev?
A2: Odvisno je od intenzivnosti uporabe, vendar je dobra smernica tedensko pri produkciji velikih količin ali mesečno pri nastavitvah manjše količine. Če so pladnji ponovno uporabljeni, izpostavljeni težkim okoljem ali kažejo znake obrabe, bodo morda potrebni pogostejši pregledi. Vzdržujte zapise o upornosti skozi čas, da zaznate trende staranja.

Visokokakovostni antistatični pladnji za shranjevanje so več kot le pasivna držala – so ključnega pomena v sodobnem delovnem procesu elektronike, saj zagotavljajo zaščito, sledljivost in zanesljivost v vse bolj zahtevnih pogojih. Pri izbiri ali načrtovanju takih pladnjev je bistvenega pomena pozornost na formulacijo materiala, električno zmogljivost, mehansko zasnovo in dolgoročno stabilnost. Za v prihodnost usmerjene tovarne bodo trendi, kot so pametna integracija, trajnostni materiali in prilagodljive arhitekture, oblikovali rešitve pladnjev naslednje generacije.

Xinlidaponuja obsežno linijo antistatičnih pladnjev za shranjevanje, izdelanih s strogim nadzorom upornosti, vzdržljivo mehansko strukturo in modularnimi oblikami, primernimi za avtomatizirane sisteme. Ne glede na to, ali so potrebni prilagoditev ali standardni modeli, lahko Xinlida prilagodi rešitev. Za poizvedbe o specifikacijah, vzorcih ali integraciji,kontaktirajte nasnaši strokovnjaki pa se bodo nemudoma odzvali in podprli vaše potrebe po shranjevanju, varnem pred ESD.
